Затворы вакуумные (клапаны тарельчатые)

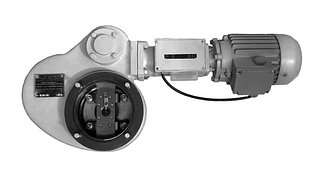

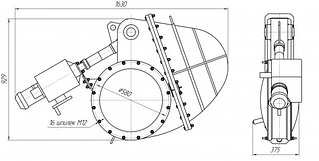

Вакуумные клапаны и затворы, предназначенные для изоляции участков вакуумной системы, полностью герметизируют окно клапана и, как правило, используются только в открытом или закрытом виде. Клапаны вакуумной системы - промышленные быстро отсечные вакуумные затворы, шлюзовые затворы и др. такие как затвор вакуумный 2ЗВЭ, содержат в себе подвижный диск, с уплотнительным элементом, который прижимается к поверхности в корпусе клапана, чтобы отсечь поток газа. Уплотнительный элемент может быть изготовлен из полимера либо металла. Двумя распространенными видами вакуумных клапанов являются тарельчатые клапаны и затворы.

Затворы, в которых используется расширение, имеют больше подвижных частей и являются более сложными по сравнению с тарельчатыми клапанами, поскольку уплотнительный диск должен перемещаться в двух направлениях. Другим недостатком вакуумных затворов является более высокая стоимость, чем у тарельчатых клапанов. Кроме того, расширение затвора может создавать механический треск, неприемлемый в некоторых видах применения. Затворы без расширения характеризуются меньшим треском при закрытии. Преимущества вакуумных затворов включают относительно тонкие корпуса, большую проводимость в открытом состоянии и траекторию оптически прямого сквозного потока. Некоторые механизмы расширения механически запираются в закрытом положении, позволяя затвору оставаться закрытым и герметичным в случае отказа питания или сжатого воздуха.
