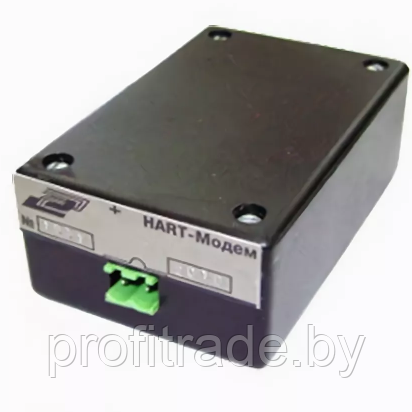

HART-модем Сапфир

HART-модем Сапфир

HART-модем Сапфир предназначается для связи персональных компьютеров или средств АСУ ТП (автоматизированные системы управления технологическими процессами) и преобразователей уровня Сапфир-22МП-Ду, датчиков давления Сапфир-22МПС и различных других приборов, которые поддерживают HART-протокол.

Прибор с взрывозащищенном исполнении может использоваться вместе с датчиками, которые установлены во взрывоопасных зонах где могут образоваться взрывоопасные смеси газов, пары, горючие жидкости с воздухом. Все же модем должен устанавливаться во взрывозащищенных помещениях, но со стороны присоединения к датчикам. HART-модем обладает наиболее взрывобезопасным уровнем, который обеспечивает вид взрывозащиты «искробезопасная электрическая цепь». Прибор устойчив к климатическим воздействиям с исполнением УХЛ3.1, но рекомендуется чтобы температура воздуха была от 0 до +50 °С и относительная влажность 80 % при температуре 35 °С. По устойчивости к механическим воздействиям модем имеет виброустойчивое исполнение по ГОСТ 12997. Степень защищенности модема от проникновения пыли и воды IP30 по ГОСТ 14254.

Модем обеспечивает передачу и приём HART-сигналов на скорости ................................9600 бод

Амплитуда HART-сигнала синусоидальной формы с частотой 1200 или 2200 Гц – (0,5+0,1) В

Входной импеданс модема (HART-вход) ................................................не менее 1100 Ом

Выходной импеданс модема (HART-выход) ...................................................не более 700 Ом

Модем обнаруживает HART-сигнал при размахе амплитуды более .........................................120 мВ

Не реагирует на HART-сигнал при размахе амплитуды менее.................................................80 мВ

Изоляция между входными цепями (HART-вход) и выходными цепями (выход RS-232) выдерживает испытательное напряжение переменного тока .........................................1500 В

Модем сохраняет работоспособное состояние, обеспечивает обмен информацией персонального компьютера (ПК) и датчика без сбоев и искажений при воздействии магнитного поля переменного тока частотой 50 Гц, напряжённостью до 400 А/м.

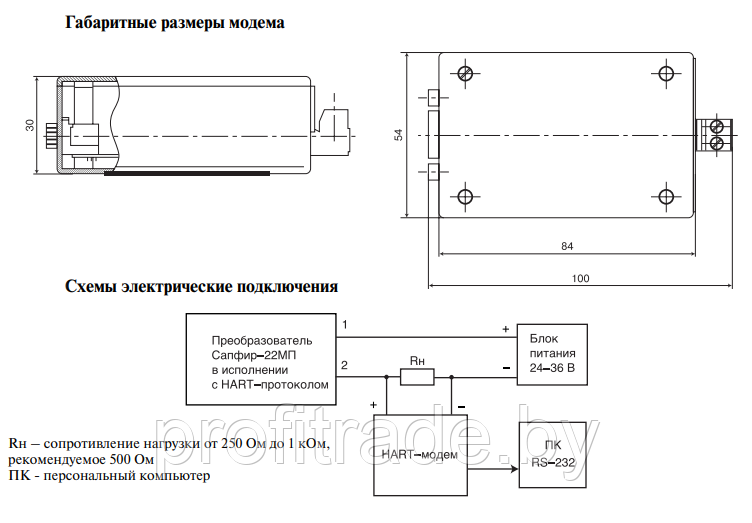

Габаритные размеры модема.........100х54х30 мм

Масса модема ............................не более 0,15 кг
