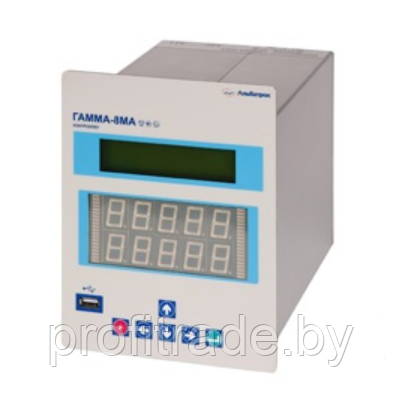

ГАММА-8МА (контроллер)

ГАММА-8МА (контроллер)

Контроллер ГАММА - 8МА (далее «прибор») предназначен, в зависимости от типа модулей ввода/вывода, установленных в прибор согласно заказу, для подключения к нему первичных преобразователей (далее «ПП») следующей номенклатуры:
- до четырех ПП с протоколом обмена ЗАО «Альбатрос» любых модификаций в любой конфигурации следующей номенклатуры: датчики уровня ультразвуковые ДУУ2М (далее «ДУУ2М»), датчики уровня ультразвуковые ДУУ6 (далее «ДУУ6»), датчики температуры многоточечные ДТМ2 (далее «ДТМ2»), плотномеры жидкости ДП1 (далее «ДП1»);
- до трех датчиков уровня радиоволновых РДУ3 (далее «РДУ3»), или датчиков уровня тросиковых радиоволновых УТР1 (далее «УТР1») производства ЗАО «Альбатрос» любых модификаций;
- до четырех ПП с видом взрывозащиты «Искробезопасная электрическая цепь», имеющих стандартный токовый выход от 0 до 5 мА, или от 0 до 20 мА, или от 4 до 20 мА.
Прибор обеспечивает:
– взрывозащищенное электропитание подключенных ПП (ПП, подключаемые к контроллеру, могут размещаться на объектах в зонах класса 0, класса 1 и класса 2 по ГОСТ 30852.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB согласно ГОСТ Р 30852.11 температурной группы T5 включительно;
– обработку поступающих от ПП сигналов и расчет измеряемых параметров;
– индикацию измеренных параметров;
- ввод и хранение параметров настройки;
– управление внешними устройствами (до восьми изолированных ключей с выходом типа «сухой контакт» и программируемыми привязками и режимами работы);
– формирование стандартных токовых сигналов, пропорциональных привязанным измеряемым или рассчитываемым параметрам (до четырёх сигналов), для работы с самопишущими и другими устройствами регистрации;
– регулирование (пропорционально-интегрально-дифференциальный закон регулирования) по любым параметрам, измеряемым подключёнными к прибору датчиками;
– обмен информацией по последовательному интерфейсу RS-485 или Ethernet с ЭВМ верхнего уровня;
– обмен информацией с внешним USB FLASH накопителем;
– ведение архива измеряемых и рассчитываемых параметров.

Условия эксплуатации и степень защиты прибора:
Прибор соответствует климатическому исполнению УХЛ и категории размещения 4 по ГОСТ 15150, но при этом рабочая температура внешней среды +1 до +45 °С.
Степень защиты оболочки прибора IP50 по ГОСТ 14254.
Прибор относится к взрывозащищенному оборудованию и соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10, имеет вид взрывозащиты выходных цепей «Искробезопасная электрическая цепь», искробезопасные цепи уровня «ia» для категории взрывоопасных смесей IIB по ГОСТ 30852.11, маркировку взрывозащиты «[Exiа]IIB» по ГОСТ 30852.0 и устанавливается вне взрывоопасных зон помещений.
Прибор соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011.

Технические данные:

Прибор имеет конфигурацию, определяемую заказом, и включает в свой состав устанавливаемые в корпус блок питания БП8 (БП8-1) или блок питания БП9 (БП9-1), ячейку индикации ЯИ12, а также не более двух модулей ввода/вывода МВВ1, МВВ2 или МВВ3. Модули ввода/вывода устанавливаются в любых доступных позициях, количестве и сочетании.

Блок питания БП8 (БП8-1) обеспечивает выработку напряжений питания составных частей прибора, а также содержит узел, реализующий интерфейс RS-485 для связи прибора с ЭВМ верхнего уровня.

Блок питания БП9 (БП9-1) обеспечивает выработку напряжений питания составных частей прибора, а также содержит узел, реализующий интерфейс Ethernet для связи прибора с ЭВМ верхнего уровня.

Блоки питания БП8-1 и БП9-1 выполняют функции, аналогичные функциям, соответственно, блоков питания БП8 и БП9 и используются в случае наличия в составе прибора хотя бы одного модуля МВВ2.

Программная часть блоков БП9, БП9-1 содержит реализацию стека протоколов ТСР/IP, сервера HTTP, предназначенного для удалённого просмотра и изменения параметров прибора средствами программы HTTP клиента пользователя (Internet Explorer), а также протокола Modbus TCP, позволяющего интегрировать прибор в сеть АСУ ТП.

Ячейка индикации ЯИ12 содержит узел центрального процессора, узел индикации, состоящий из десяти символьных и двух двадцатисегментных светодиодных индикаторов и двухстрочного тридцатидвухсимвольного жидкокристаллического индикатора, клавиатуру из шести клавиш и узел USB интерфейса.

Программная часть узла USB ЯИ12 содержит реализацию стека протоколов USB HOST, позволяющую прибору производить чтение и запись информации на внешний USB FLASH накопитель.

Модуль ввода/вывода МВВ1 обеспечивает искробезопасное питание и подключение к нему одного или двух ПП производства ЗАО «Альбатрос» (за исключением датчиков РДУ3 и УТР1), имеет два изолированных от общего провода модуля токовых выхода стандартного диапазона и четыре ключа для управления устройствами промышленной автоматики.

Модуль ввода/вывода МВВ2 обеспечивает искробезопасное питание и подключение к нему одного датчика РДУ3 или УТР1, имеет один изолированный от общего провода модуля токовый выход стандартного диапазона и два ключа для управления устройствами промышленной автоматики.

Модуль ввода/вывода МВВ3 обеспечивает искробезопасное питание и подключение к нему одного или двух ПП, имеющих стандартный токовый выход, имеет два изолированных от общего провода модуля токовых выхода стандартного диапазона и четыре ключа для управления устройствами промышленной автоматики.

Прибор предоставляет для питания датчиков:
– изолированные постоянные напряжения с параметрами U_О≤14,3 В, I_О≤80 мА при подключении ПП к модулю МВВ1;
– изолированное постоянное напряжение с параметрами U_О≤14,3 В, I_О≤360 мА при подключении ПП к модулю МВВ2;
– изолированные постоянные напряжения с параметрами U_О≤29,7 В, I_О≤40 мА при подключении ПП к модулю МВВ3.

Нормальное функционирование датчика РДУ3 или УТР1 обеспечивается при длине соединительного кабеля между контроллером и датчиком не более 0,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: R_КАБ≤6 Ом, С_КАБ≤0,1 мкФ, L_КАБ≤0,5 мГн.

Нормальное функционирование остальных ПП обеспечивается при длине соединительного кабеля между прибором и датчиками не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: R_КАБ≤100 Ом, С_КАБ≤0,1 мкФ, L_КАБ≤2 мГн.

Предельные параметры ключей прибора на активной нагрузке следующие:
– коммутируемое напряжение постоянного тока не более 60 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1 Ом.

Прибор, при комплектации блоком питания БП8 или БП8-1, имеет следующие характеристики интерфейса:
– тип интерфейса RS-485;
– гальваническая развязка выходных цепей интерфейса от корпуса прибора и его внутренних цепей (прочность изоляции 1000 В постоянного тока в течение одной минуты);
– программируемая скорость обмена до 115200 бит/с;
– программируемый контроль четности;
– коммуникационный протокол Modbus RTU.

Прибор, при комплектации блоком питания БП9 или БП9-1, имеет следующие характеристики интерфейса:
– тип интерфейса – Ethernet 10BASE-T;
– гальваническая развязка выходных цепей интерфейса от корпуса прибора и его внутренних цепей (прочность изоляции 1000 В постоянного тока в течение одной минуты);
– скорость обмена до 10 Мбит/с;
– коммуникационный протокол – стек TCP/IP;
– протоколы прикладного уровня – Modbus TCP и сервер HTTP.

Характеристики выходных токовых сигналов прибора:
– гальваническая развязка выходных цепей токовых сигналов от корпуса прибора и его внутренних цепей (прочность изоляции 1000 В постоянного тока в течение одной минуты);
– независимое программирование выходной шкалы (0…5 мА, 0…20 мА, 4…20 мА) для каждого токового выхода;
– диапазоны выходного токового сигнала, при величине сопротивления нагрузки не более 500 Ом - от 4 до 20 и от 0 до 20 мА, при величине сопротивления нагрузки не более 2,2 кОм - от 0 до 5 мА;
– пределы допускаемой абсолютной погрешности токовых выходов ±15 мкА.

Характеристики токовых входов прибора:
– гальваническая развязка входных цепей токовых сигналов от корпуса прибора и его внутренних цепей (прочность изоляции 1000 В постоянного тока в течение одной минуты);
– диапазоны входных токовых сигналов: 4…20 мА, 0…20 мА, 0…5 мА;
– пределы допускаемой абсолютной погрешности токовых входов ±15 мкА.

Электрические параметры и характеристики
Питание прибора осуществляется от сети переменного тока напряжением от 180 до 265 В, частотой (50 ±1) Гц.
Мощность, потребляемая прибором при номинальном напряжении и наибольшем количестве подключенных датчиков и других внешних устройств, не превышает 50 В•А.
По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.
Электрическая изоляция в нормальных условиях применения выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
1) ~1500 В, 50 Гц – между цепью питания ~220 В, 50 Гц и металлическими частями прибора, а также между искробезопасными цепями и цепью питания ~220 В, 50 Гц;
2) ~500 В, 50 Гц – между выходными искробезопасными цепями прибора, электрически не связанными между собой, а также между выходными искробезопасными цепями прибора и его корпусом;
3) –1000 В – между выходными цепями интерфейса RS-485 и корпусом прибора и его внутренними цепями, а также между выходными цепями интерфейса Ethernet и корпусом прибора и его внутренними цепями;
4) –1000 В – между выходными цепями токовых сигналов и корпусом прибора и его внутренними цепями.
Время установления рабочего режима не более 30 с.
Прибор предназначен для непрерывной работы.

Надежность:
Средняя наработка на отказ прибора с учетом технического обслуживания не менее 100000 ч.
Срок службы прибора составляет 14 лет.

Габаритные размеры и масса:

Габаритные размеры прибора не превышают 231х156х208 мм.

Масса прибора не более 3,6 кг.

Установка прибора:

Прибор устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.

Фиксация прибора на щите осуществляется с помощью четырех прижимов, расположенных с тыльной стороны лицевой панели прибора.
