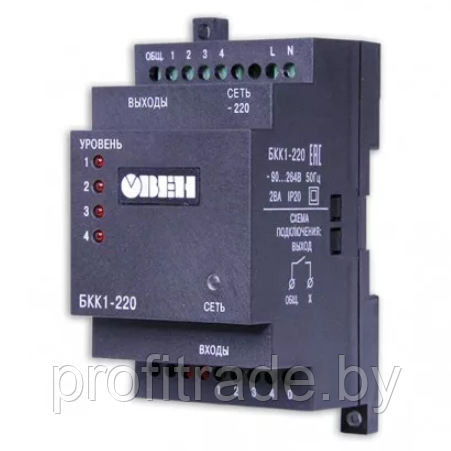

БКК1, БКК1-220, БКК1-24 (блок согласования кондуктометрических датчиков)
- В наличии
- Только оптом
100 руб.
Минимальный заказ — 5.000
- +375 (17) 367-92-00Тел./факс офиса
Блок согласования кондуктометрических датчиков БКК1, БКК1-220, БКК1-24 предназначается для контроля четырех уровней токопроводящей жидкости и используется как самостоятельный прибор для управления исполнительным механизмом ли как прибор согласования кондуктометрических датчиков с ПЛК (или контроллерами прочих изготовителей).
Новое устройство из серии сигнализаторов уровня САУ, прибор является четырехканальным аналогом САУ-М6 в DIN-реечном исполнении. Контролирует уровень жидкости с помощью кондуктометрического датчика, который устанавливается на заданных критериями технологического процесса отметках: «Уровень 1», «Уровень 2», «Уровень 3» и «Уровень 4».
В роли датчика уровня применяется кондуктометрический зонд, который может быть использован для контроля уровня жидкостей с электропроводностью. К примеру это могут быть растворы кислот, щелочей, солей и различные другие. У кондуктометрических зондов простая конструкция, а именно, это отделенные друг от друга металлические электроды, которые выполнены из коррозиеустойчивых материалов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Характеристика | БКК1-24 | БКК1-220 |
| Напряжение питания прибора | 14…36 В пост. тока (номинальное 24 В) |
90…264 В 47...63 Гц (номинальное 220 В) |
| Потребляемая мощность | не более 1 Вт | не более 4 ВА |
| Количество каналов контроля уровня | 4 | |
| Напряжение питания датчиков уровня | не более 10 В перем. тока 1,5...2,5 Гц | |
| Тип дискретного выхода | 4 транзисторных двунаправленных ключа | 4 э/м реле, нормально разомкнутый контакт |
| Допустимая нагрузка выхода | 50 мА пост. тока 36 В | 2 А перем. тока 240 В |
| Тип корпуса | на DIN-рейку 35 мм Д3 | |
| Габаритные размеры корпуса | 54×95×57 мм | |
| Степень защиты корпуса | IP20 | |
| Температура окружающего воздуха | –25...+70 °С | –10...+50 °С |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % | |
| Атмосферное давление | 84...106,7 кПа | |
Кондуктометрические датчики уровня жидкости:

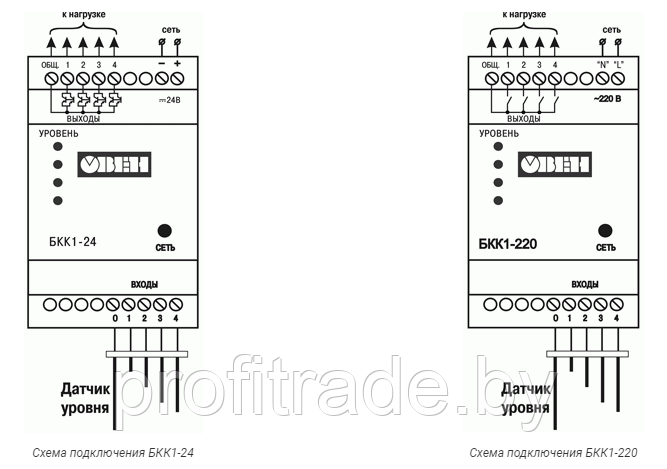

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня:

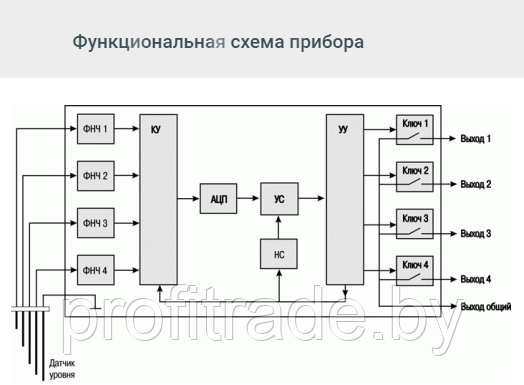

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи):
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
- БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
- БКК1-220 – четырьмя э/м реле.
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
| Состояние | Новое |
| Производитель | ОВЕН |
| Основные | |
| Тип монтажа | На DIN рейку |
