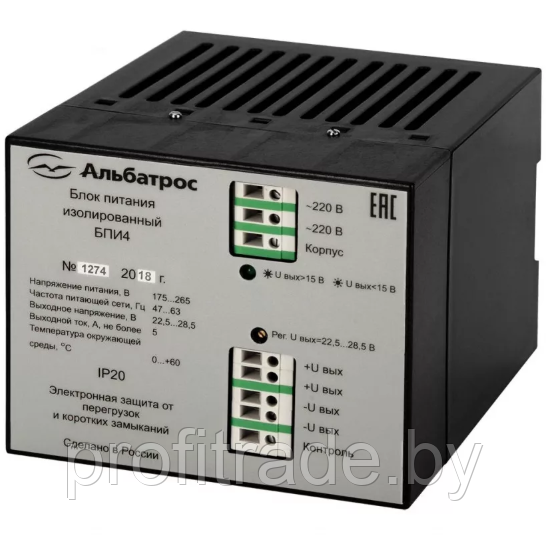

БПИ4 (блок питания изолированный)
- В наличии
155 руб.
- +375 (17) 367-92-00Тел./факс офиса
- +375 (44) 717-41-06Вадим, менеджер компании
Изолированный блок питания БПИ4 предназначается для преобразований сетевого переменного напряжения 220 В, 50 Гц в постоянное напряжение +24 В с гальванической изоляцией от сети питания.
Описание изолированного блока питания БПИ4:
На внешней панели устройства имеется специальное отверстие, в котором находится подстроечный резистор, при помощи которого можно регулировать выходное напряжение в пределах от 22,5 до 28,5 В.. Блок питания сделан на основе обратноходовых преобразователей постоянного выпрямленного напряжения сети 220 В, 50 Гц. Гальваническую развязку между входными и выходными цепями обеспечивает высокочастотный трансформатор и оптронная развязка в цепи обратной связи. Изолированный блок питания БПИ4 имеет пластмассовый корпус. Основание корпуса устройства с поставленной на нем печатной платой закрывается крышкой до упора. На внешней панели располагаются декоративный шильдик и светодиод. Основание и крышка имеют разъемы для подсоединения входных и выходных цепей устройства через клеммные соединители, установленные на печатной плате. Устанавливать данное устройство необходимо на монтажный рельс, для этого в основание корпуса надо установить крепежный элемент.
| Характеристики | Значения |
| Параметры питания: | |
| - напряжение питания, В | от 187 до 242 (от 175 до 265 кратковременно) |
| - частота, Гц | от 47 до 63 |
| Мощность, В·А, не более | 150 |
| Пределы регулировки выходного напряжения, В | от 22,5 до 28,5 |
| Изменение выходного напряжения при изменении тока нагрузки от 0 до 5 А, %, не более | ± 1 |
| Изменение выходного напряжения при изменении напряжения питания, %, не более | ± 1 |
| Изменение выходного напряжения при изменении температуры окружающей среды в диапазоне условий эксплуатации, %, не более | ± 0,5 |
| Максимальная двойная амплитуда пульсаций выходного напряжения, мВ | 500 |
| Сопротивление изоляции между входными и выходными цепями в нормальных климатических условиях, МОм, не менее | 20 |
| Напряжение изоляции между входными и выходными цепями в нормальных климатических условиях, эффективное значение, В, не менее | 1500 |
| Максимальное число приборов, работающих на общую нагрузку, шт., не более | 3 |
| Срок службы прибора, лет | 8 |
| Габаритные размеры, мм, не более | 106×125×136,5 |
| Масса прибора, кг, не более | 0,95 |
| Климатическое исполнение | УХЛ4 |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Производитель | ЗАО «Альбатрос» |
