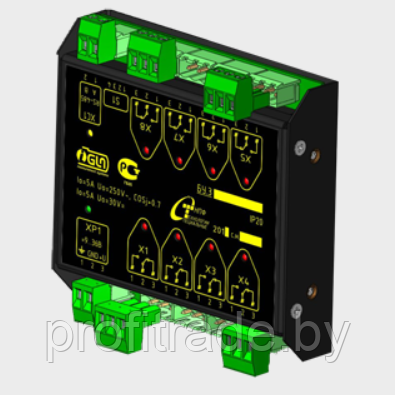

БУ.3 (блок управления к системе игла)

Блок управления БУ.3 к системе ИГЛА предназначается для управления силовыми пускателями или другой силовой арматуры в составе измерительной системы ИГЛА или автоматизированной системе управления технологическими процессами.

Описание блока управления БУ.3 к системе ИГЛА:

В составе измерительной системе ИГЛА блок блокирует наносы и закрывает задвижки по последующим аварийным событиям:
- при превышении максимального аварийного уровня;
- при превышении предупредительного уровня 95 % от максимального;
- при понижении уровня ниже предельного минимума;
- при превышении уровня подтоварной воды выше предельного уровня.

Каждый канал устройства можно настроить на любые из четырех описанных событий одной из двенадцати ёмкостей, которые контролируют КИП-А.3. Устройство БУ.3 может выполнять автономно функции программируемого реле времени. Для этого блоки оснащены часами реального времени. В данном варианте они может могут поддерживать до 32 точек срабатывания по времени. Каждая точка имеет возможность включить или выключить любое из 8 реле в любом комбинации. При работе в автоматизированных системах управления технологическими процессами блок управления БУ.3 поддерживает от 8 дискретных входов с гальванической развязкой типа «сухой контакт» или «открытый коллектор». Блок управления поддерживает «трансляцию» активного входного сигнала на любое количество выходных реле в любой комбинации.

Примечания:
* - без учета потребления по внешним цепям управления реле;
** - без учета комплектов крепления и клемм;
*** - указан температурный диапазон, для стандартного исполнения, остальные на заказ;
**** - только для автоматизированных систем управления технологическими процессами.
