МС-П (сигнализатор уровня)
- В наличии
- Только оптом
105 руб.
Минимальный заказ — 5.000
- +375 (17) 367-92-00Тел./факс офиса
- +375 (44) 717-41-06Вадим, менеджер компании
Сигнализатор уровня МС-П предназначается для подачи звукового и светового сигнала, управления исполнительным механизмом при работе вместе с датчиками уровня, которые имеют выход W5DНЗ.
Область применения сигнализатора уровня МС-П:
Сигнализатор может применяться на автозаправочных станциях для того, чтобы предотвращать переполнение топливных ёмкостей, контролирования герметичности двухстенных резервуаров с расширительным баком, контролирования достижения минимального уровня топлива в ёмкостях.
Описание сигнализатора уровня МС-П:

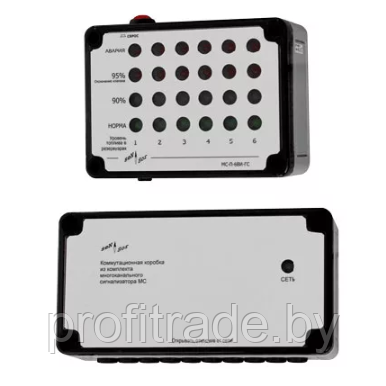

В состав сигнализатора МС-П входит прибор индикации и коммутационная коробка, выполненные в пластиковых корпусах с резиновым уплотнением для защиты от пыли и воды. К прибору можно подключать до шести датчиков. Устройство индикации имеет встроенный пьезозвонок. В коммутационной коробке имеется выход на сирену (ВС-3-12В) и симмисторные выходы для управления исполнительным механизмом, рассчитанный на напряжение ~ 220 В, 50 Гц. Когда достигается первый, второй и третий контрольный уровень включаются световые и звуковые сигналы. Световой сигнал подается через интегрированные в устройство индикации светодиоды. Звуковой сигнал подается: в операторной автозаправочной станции через пьезозвонок, который встроен в прибор индикации и на территории автозаправочной станции через сирену ВС-3-12В, которая синхронно подает и световые сигналы. Пример алгоритма работы симисторных выходов: в сигнализаторе МС-П-...-1И когда достигается второй контрольный уровень кратковременно отключается один общий симисторный выход, который прерывает цепь питания исполнительного механизма на несколько секунд, что дает возможность произвести повторное его включение. Когда же достигается третий уровень контрольного уровня (авария) симисторный выход отключается постоянно и блокирует включение исполнительного механизма. Сигнализатор МС-П-...-1И используется если есть в наличии общий исполнительный механизм наполнения нескольких резервуаров, например насоса. В сигнализаторе МС-П-...И каждый канал имеет отдельный симисторный выход управления, причем блокировка исполнительного механизма происходит на втором и третьем контрольных уровнях. Сигнализаторы МС-П-...И используются при эксплуатации отдельного исполнительного механизма для каждой ёмкости, например электромагнитного клапана.
| Характеристики | Значения |
| Типы применяемых датчиков уровня | ПМП-066, ПМП-095, ПМП-088, ПМП-099-Н, ПМП-092, ПМП-152-W5DH3 |
| Напряжение питания номинальное при 50 Гц, В | 220 |
| Мощность потребляемая, Вт, не более | 4 |
| Нагрузочные параметры выходных симисторов | напряжение - 220 (номинальное), Гц, ток - 1 А |
| Параметры электрического сигнала в цепях датчиков уровня | напряжение - 5,1 В, ток - 0,5 мА (номинальное значение) |
| Диапазон температур окружающей среды, °C | от +5 до +50 |
| Длина линии связи «сигнализатор - датчик», м, не более | 1500 |
| Габаритные размеры, мм, не более: | - |
| - прибор индикации | 130×94×57 |
| - коммутационная коробка | 180×94×57 |
| Средней срок службы, лет | 15 |
Варианты исполнения сигнализаторов:
| Тип сигнализатора | Тип датчика уровня |
| МС-П-6В-1И-ГС | ПМП-066 |
| МС-П-6ВИ-ГС | ПМП-066 |
| МС-П-6Н-6В-1И-ГС | ПМП-095 |
| МС-П-5НИ-5В-1И-ГС | ПМП-095 |
| МС-П-6НВ-1И-ГС | ПМП-095 |
| МС-П-6У-ГС | ПМП-099-Н (ПМП-088-01) |
| МС-П-6У-1И-088-ГС | ПМП-088 |
| МС-П-6У-1И-092-ГС | ПМП-092 |
| МС-П-6УИ-092-ГС | ПМП-092 |
| МС-П-4В-2У-1И-092-ГС | ПМП-066 (4), ПМП-092 (2) |
| МС-П-4ВИ-2У-1И-092-ГС | ПМП-066 (4), ПМП-092 (2) |
| МС-П-4ВИ-2УИ-092-ГС | ПМП-066 (4), ПМП-092 (2) |
| МС-П-4Н-4ВИ-2У-1И-092-ГС | ПМП-095 (4), ПМП-092 (2) |
| МС-П-4НИ-4В-2У-1И-092-ГС | ПМП-095 (4), ПМП-092 (2) |
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Производитель | ООО НПП «СЕНСОР» |
- Цена: 105 руб.
- Минимальный заказ: 5.000
