УЗА-3В (устройство заземления автоцистерн взрывозащищенное)

Взрывозащищенное устройство заземления автоцистерн УЗА-3В предназначается для заземления автоцистерны с целью отвода статического электричества при сливе-наливе воспламеняющейся жидкости.

Описание устройства заземления автоцистерн УЗА-3В:

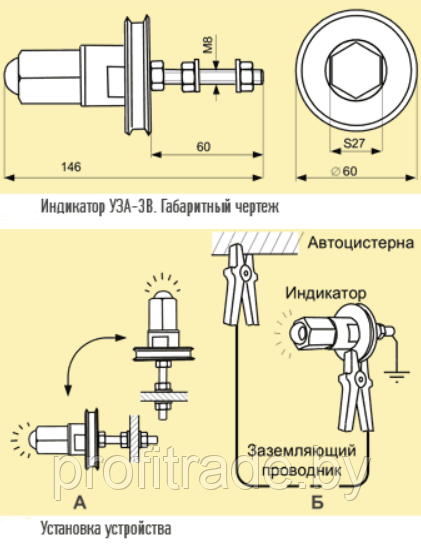

Прибор постоянно контролирует цепь заземления автоцистерны, подает световые сигналы для разрешения проведения операции слива-налива. В комплект устройства заземления автоцистерн УЗА-3В входит: индикатор, заземляющий проводник. В индикаторе присутствует яркий светодиод красного цвета, плата измерений и индикации, залитые компаундом и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления можно осуществить с помощью шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек. Светодиодный индикатор с широким углом обзора (>120°) можно крепить в разных положениях. Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу). Блок питания выполнен в стальном корпусе.

Принцип работы: один зажим заземляющего проводника крепится к металлической части автоцистерны, другой - к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом - в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
