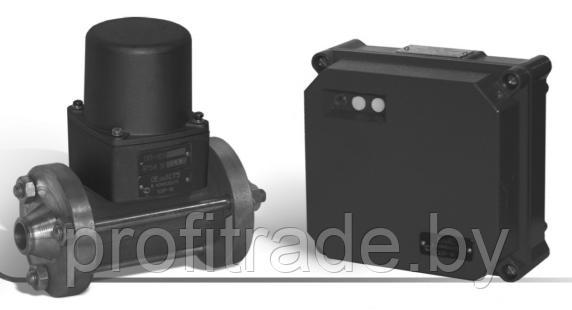

УЗР-1, УЗР-1И (регулятор уровня ультразвуковой)

Назначение и принцип действия:

Регулятор предназначен для контроля и регулирования уровня не кипящих сред, не агрессивных к стали 12Х18Н10Т, в аппаратах и сосудах стационарных и судовых установок. Регуляторы изготавливаются в обычном и взрывозащищенном (индекс «И») исполнениях.
 Преобразователи первичные с индексом «И» имеют маркировку по взрывозащите «OExiaIICT5 в комплекте УЗР-1И» и могут устанавливаться во взрывоопасных зонах; передающие преобразователи устанавливаются вне опасных зон и имеют маркировку «ExiaIIC в комплекте УЗР-1И». Регуляторы уровня поставляются для внутреннего рынка, на экспорт, а также на объекты АЭС.
Принцип действия регулятора основан на использовании метода импульсного зондирования ультразвуком с временной и частотной селекцией, который заключается в сравнении времени прохождения ультразвукового сигнала через рабочий зазор чувствительного элемента первичного преобразователя, заполненный контролируемой жидкостью или газом, с вырабатываемым в самом регуляторе временным интервалом.

Основные технические характеристики:

• Рабочее избыточное давление до 2,5 МПа.
• Дифференциал срабатывания 35 ± 5 мм.
• Приборы имеют исполнения:
— обыкновенное;
— И (искробезопасное);
— ОМ (приемка МРС РФ);
— А (приемка ГАН РФ).
• Питание:
— 220 В, 50, 60 Гц;
— 220 или 240 В, 50, 60 Гц для поставок на экспорт.
• Выходной сигнал:
— релейный.
• Исполнение по материалам:
— детали, контактирующие с измеряемой средой - нержавеющая сталь 12Х18Н10Т;
— фланец:
     • сталь 12Х18Н10Т для регуляторов, поставляемых на АЭС,
     • сталь СТ3 или 12Х18Н10Т для регуляторов, поставляемых на другие объекты

Монтаж:

Монтаж регулятора уровня производить в соответствии с руководством по эксплуатации.
Первичный преобразователь устанавливается на трубе вертикально так, чтобы положение номинального уровня срабатывания совпало с заданным верхним или нижним уровнем (см. схему).
Приварку фланцев первичного преобразователя производить отдельно от трубы, обеспечив допуск соосности фланцев относительно трубы не более 1 мм.
Внешние искробезопасные и искроопасные цепи должны прокладываться раздельными проводами или кабелями. Расстояние между изолированными проводами искробезопасных и искроопасных цепей внутри передающего преобразователя должно быть не менее 6 мм.
Соединение первичного и передающего преобразователей осуществляется линией связи любой длины в пределах объекта.
Максимально допустимые значения параметров трехжильной линии связи:
— индуктивность, не более, мГн - 0,2;
— емкость, не более, мкФ - 0,07.
Монтаж проводить проводом или кабелем (при необходимости экранированным) с максимальным сечением жилы до 1,5 мм2.
