ВУУК-2(3)КВ-ПТИ (преобразователь температуры измерительный)

Применение:

Преобразователь температуры измерительный ВУУК-2(3)КВ-ПТИ осуществляет преобразование сигналов с термопреобразователей сопротивления по ГОСТ 6651-94, ГОСТ P 8.625-2006 в цифровой кодированный сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).

Преобразователь предназначен для работы совместно с термопреобразователем сопротивления в составе систем измерительных «СЕНС» и образует один канал измерения температуры. Преобразователь может также применяться в других системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, системах автоматизации производственных объектов, поддерживающих протокол «СЕНС».

Устройство, принцип работы:

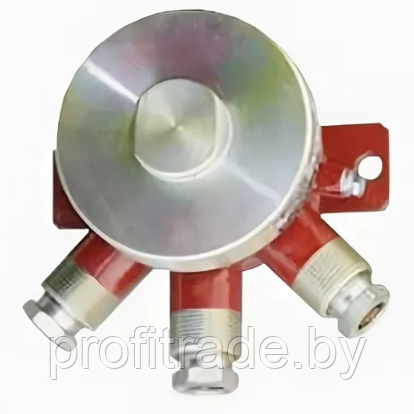

Конструктивно преобразователь выполнен в цилиндрическом корпусе с крышкой и кабельными вводами, в котором расположена микропроцессорная плата обработки с клеммными зажимами для подключения преобразователя к линии питания-связи «СЕНС» и для подключения термопреобразователя сопротивлений. Преобразователь имеет внутренний и наружный заземляющие зажимы. Корпус имеет резиновые уплотнения для защиты от воды и пыли.

В основе принципа работы преобразователя лежит измерение сопротивления термопреобразователя сопротивления по величине падения напряжения, возникающего при пропускании через термопреобразователь измерительного тока. По измеренному сопротивлению в соответствии с ГОСТ 6651-94, ГОСТ Р 8.625-2006 определяется измеренная температура. Информация о температуре преобразуется в цифровой кодированный сигнал протокола «СЕНС».
