КН-ЛИН-ВС (кнопка управления)

Назначение:

Предназначены для дистанционного управления сигнализаторами ВС-5 и блоками коммутации БК по линии связи-питания системы измерительной “СЕНС” (СИ СЕНС) и позволяют:

• с помощью кнопки КН-ЛИН-ВС (без фиксации): а) отключать сигнализацию ВС-5; б) проводить регламентную проверку работоспособности сигнализаторов ВС-5;
• с помощью кнопки КН-ЛИН-БК (с фиксацией) - управлять одним или несколькими реле блоков БК, БПК.

Устройство, принцип работы:

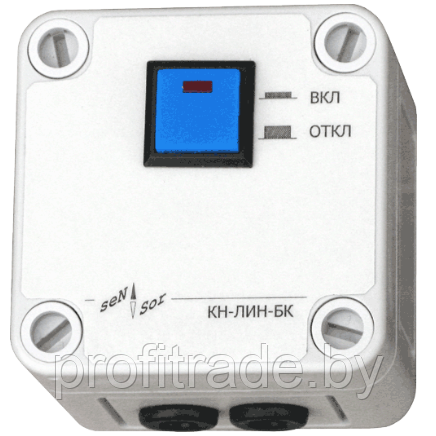

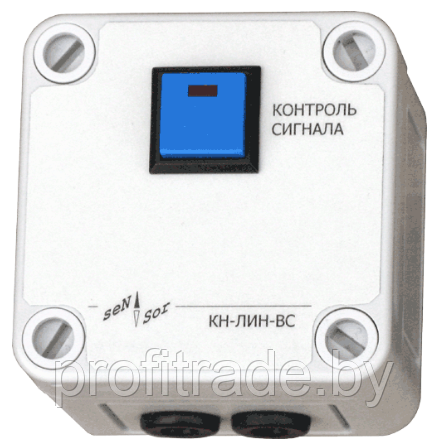

Устройство: Кнопки КН-ЛИН-ВС и КН-ЛИН-БК выполнены в корпусе из ударопрочного полистирола. Кнопка ВУУК-2КВ-КН-ЛИН-ВС  идентична по функциям кнопке КН-ЛИН-ВС, выполнена в корпусе из стали 09Г2С. Кнопки подключаются к линии связи-питания СИ СЕНС трехпроводным кабелем. Кнопки имеют два вводных устройства для обеспечения транзитного подключения к линии.
Принцип работы: Устройство КН-ЛИН-ВС, имеющее кнопку без фиксации, работает следующим образом:

• при кратковременном нажатии - отключает сработавшие сигнализаторы ВС-5;
• при длительном нажатии - включает сигнализаторы ВС-5 .

Устройство КН-ЛИН-БК, имеющее кнопку с фиксацией, работает следующим образом:

• кнопка отжата (светодиод не горит) - в линию подаются сигналы “норма”, которые не изменяют состояния вторичных приборов;
• кнопка нажата (светодиод горит) - в линию подаются сигналы, которые приводят к срабатыванию вторичных приборов (сигналы достижения критического уровня): переключению реле блоков БК, включению сигнализаторов ВС-5.

Примечание: В СИ СЕНС кнопки являются “датчиками”.
Контроль исправности: при обрыве линии связи с кнопкой произойдет срабатывание управляемых сигнализаторов ВС-5 и реле блоков БК.
При настройке кнопок устанавливаются:

• адреса управляемых реле блоков БК и сигнализаторов ВС-5;
• время сигнализации.

Технические характеристики:
