Амортизатор АКСС-120М

Амортизатор корабельный АКСС-120М

АКСС-120М амортизатор предназначен для виброизоляции и защиты от ударных воздействий оборудования на судах, двигателей и коробок сельскохозяйственных машин, установок вентиляционных и кондиционирования воздуха, других механизмов и приборов.

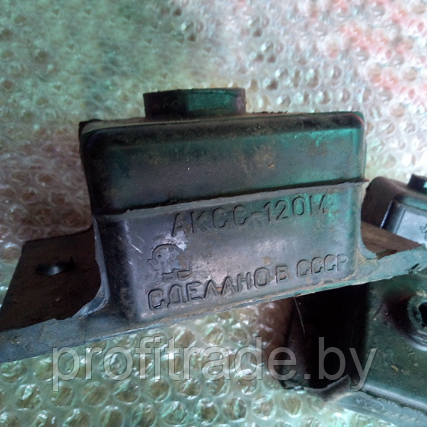

Амортизаторы АКСС-120М представляют собой резинометаллические изделия, состоящие из металлической скобы, несущей и опорной планок, соединенных резиновым массивом.

Технические характеристики АКСС-120М:

Максимальная рабочая нагрузка:

• по оси Za - 1176 Н (120 кгс);
• по оси Xa - 1078 Н (110 кгс);
• по оси Ya - 490 Н (50 кгс).

Статическая жесткость:

• по оси Za - 1127 кН/м (1150 кгс/см);
• по оси Xa - 1176 кН/м (1200 кгс/см);
• по оси Ya - 637 кН/м (650 кгс/см).

Динамическая (вибрационная) жесткость:

• по оси Za - 3430 кН/м (3500 кгс/см);
• по оси Xa - 2058 кН/м (2100 кгс/см);
• по оси Ya - 1274 кН/м (1300 кгс/см).

Ударная жесткость АКСС-120М:

• по оси Za - 4410 кН/м (4500 кгс/см);
• по оси Xa - 5292 кН/м (5400 кгс/см);
• по оси Ya - 2450 кН/м (2500 кгс/см).

Значение свободного хода амортизатора:

• по оси Za - 12 мм;
• по оси Xa - 12 мм;
• по оси Ya - 12 мм.

• Деформация - 0,9±0,25 мм.
• Статическая нагрузка - 17658 Н (1800 кгс).
• Тип амортизатора АКСС-120М - бескозырьковый.
• Группа резины - 2.
• Габаритные размеры - 140×95×65 мм.
• Масса - не более 1510 г.
• (без нагрузки) выдерживает температуру - до -40° С.
• Установку амортизаторов допускается производить при температуре окружающей среды - не менее 10° С.
• Срок эксплуатации амортизаторов АКСС-120М - 10 лет.

Параметры работы в вибрационном режиме:

• частота - до 50 Гц;
• амплитуды деформирования резинового массива - не более 0,2 мм.
