Амортизатор АКСС-220М

Амортизатор корабельный АКСС-220М

АКСС-220М амортизатор предназначен для виброизоляции и защиты от ударных воздействий оборудования на судах, двигателей и коробок сельскохозяйственных машин, установок вентиляционных и кондиционирования воздуха, других механизмов и приборов.

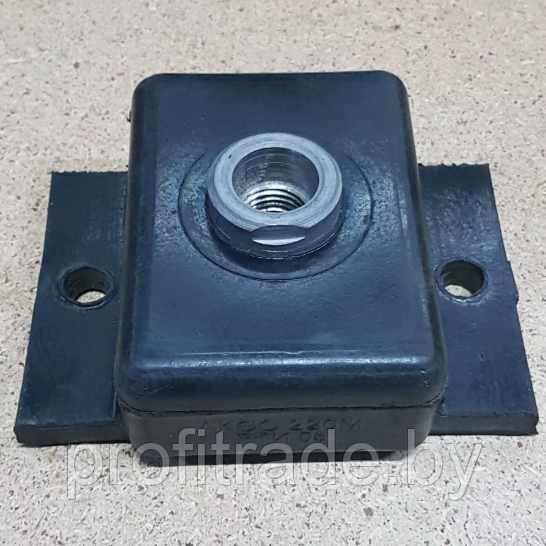

Амортизаторы АКСС-220М представляют собой резинометаллические изделия, состоящие из металлической скобы, несущей и опорной планок, соединенных резиновым массивом.

Технические характеристики АКСС-220М:

Максимальная рабочая нагрузка:

• по оси Za - 2156 Н (220 кгс);
• по оси Xa - 1862 Н (190 кгс);
• по оси Ya - 784 Н (80 кгс).

Статическая жесткость:

• по оси Za - 4606 кН/м (4700 кгс/см);
• по оси Xa - 2450 кН/м (2500 кгс/см);
• по оси Ya - 735 кН/м (750 кгс/см).

Динамическая (вибрационная) жесткость:

• по оси Za - 9800 кН/м (10 000 кгс/см);
• по оси Xa - 2940 кН/м (3000 кгс/см);
• по оси Ya - 2744 кН/м (2800 кгс/см).

Ударная жесткость АКСС-220М:

• по оси Za - 19 600 кН/м (20 000 кгс/см);
• по оси Xa - 10 584 кН/м (10 800 кгс/см);
• по оси Ya - 7448 кН/м (7600 кгс/см).

Значение свободного хода амортизатора:

• по оси Za - 12 мм;
• по оси Xa - 10 мм;
• по оси Ya - 10 мм.

• Деформация - 0,6±0,25 мм.
• Статическая нагрузка - 32373 Н (3300 кгс).
• Тип амортизатора АКСС-220М - козырьковый.
• Группа резины - 3.
• Габаритные размеры - 150×118×60 мм.
• Масса - не более 2300 г.
• (без нагрузки) выдерживает температуру - до -40° С.
• Установку амортизаторов допускается производить при температуре окружающей среды - не менее 10° С.
• Срок эксплуатации амортизаторов АКСС-220М - 10 лет.

Параметры работы в вибрационном режиме:

• частота - до 50 Гц;
• амплитуды деформирования резинового массива - не более 0,2 мм.
