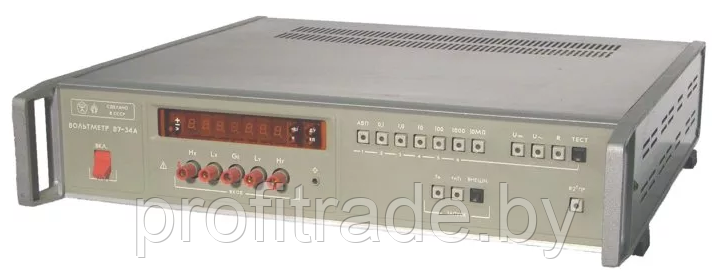

Вольтметр В7-34А

В7-34А Предназначен для измерения постоянного и среднеквадратического значения синусоидального напряжения, сопротивления постоянному току, отношения двух напряжений постоянного тока, отношения среднеквадратнческого значения синусоидального напряжения к напряжению постоянного тока) мгновенного значения напряжения. Имеет выход на ЦПУ.

Заменяет прибор В7-28, частично В7-18.

Основные данные В7-34А

Диапазон измерения:

• напряжения постоянного тока до 1000 В (0,1-1-10-100-1000 В)
• среднекв. значения синусоидального напряжения до 500 В (1-10-100-1000 В)
• мгновенного значения напряжения до 1000 В (1-10-100-1000 В)
• сопротивления постоянному току до 10 МОм (0,1-1-10-100-1000-10000 кОм)
• отношения двух напряжений постоянного тока до 1000 (0,01- 0,1 - 1 - 10 - 100 - 1000)
• отношения напряжения постоянного тока к среднекв. значению синусоидального напряжения до 1000 (0,1-1-10-100-1000)

Погрешность измерения:

• напряжения постоянного тока ±[ 0,02+0,01(Uk/Ux - 1)] (0,1 В), ± [ 0,0015+0,002(Uk/Ux - 1)] (1, 10, 100, 1000 В);
• среднекв. значения синусоидального напряжения:

• минимальная ± [ 0,015+0,05(Uk/Ux - 1)] (60 Гц - 100 кГц; 1, 10, 100 В; 60 Гц - 10 кГц; 100 В);
• максимальная ± [ 2 + 0,25(Uk/Ux - 1)] (200 - 500 кГц; 1, 10 В);
• мгновенного значения напряжения ± [0,04 + 0,02(Uk/Ux - 1)]
• сопротивления постоянному току ± [0,025 + 0,01(Rk/Rx - 1)] (0,1 кОм), ± [0,015 + 0,002(Rk/Rx - 1)] (1, 10, 100 кОм), ±[ 0,02 + 0,002(Rk/Rx - 1)] (1000 кОм), ± [0,04 + 0,0005(Rk/Rx - 1)] (10 000 кОм);
• отношения двух напряжений постоянного тока 0,014-0,27;
• отношения напряжения постоянного тока к среднеквадратическому значению синусоидального напряжения 0,16 - 2,01

Входное сопротивление при измерении:

• напряжения постоянного тока 1*10⁷ Ом ± 5*10⁴ Ом (100 и 1000 В); 2-10¹⁰ Ом (1 и 10 В); 2*10⁹ Ом (0,1 В)
• напряжения переменного тока 1*10⁶±5*10⁴ Ом, входная емкость 80 пФ
