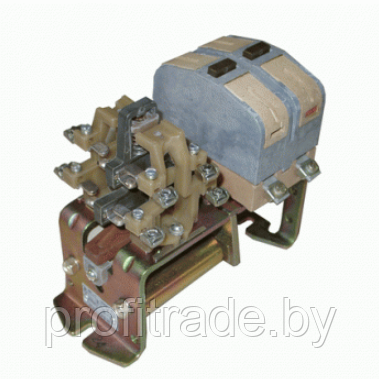

Контактор МК3-10У3

Главные контакты контактора МК3-10 имеют дугогасительные камеры для снижения вероятности образования электрической дуги при отключении контактов и увеличения срока службы. Это особенно актуально при отключении нагрузки с высокой индуктивной составляющей.

Контакторы МК3-10 широко используются в силовых электрических цепях, поскольку имеют высокую нагрузочную способность, износоустойчивость, длительный срок службы и малый процент отказов. При монтаже необходимо соблюдать вертикальное положение аппарата, с учетом того, что отклонение допускается не более 5 градусов в любую из сторон, относительно вертикали. Крепление контактора на плитах или рейках производится с помощью двух болтов.

Допускается работа контакторов МК3-10 в стационарных установках или в закрытом кузове подвижного состава. Должна быть обеспечена защита от прямого попадания воды, масла, эмульсии, технических и моющих жидкостей. Допускается установка контактора в оболочку без снижения технических и эксплуатационных характеристик, если температура внутри оболочки не превышает 55°С.

Окружающая контакторы МК3-10 среда должна быть невзрывоопасная, не содержащая пыли (в том числе токопроводящей), агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, снижающих параметры контакторов в недопустимых пределах.

Условные обозначения:

МК - серия контактора.

3 - величина контактора в зависимости от номинального тока главной цепи 100 А.

1 - количество замыкающих контактов.

0 - количество размыкающих контактов.

Климатическое исполнение:

У3 - умеренный климат;

УХЛ3 - холодный климат;

Т3 - тропический климат.

Модификация контактора:

А - модификация контактора по коммутационной износостойкости;

Б - для привода высоковольтных выключателей;

Д - для лифтовых станций управления.

Технические характеристики:

• Номинальное напряжение главных контактов — 380 В
• Постоянное напряжение управляющей катушки — 24В, 48В, 75В, 110В, 220В
• Потребляемая мощность катушки контактора МК3-10 — не более 45 Вт
• Номинальный ток главных контактов — 100 А
• Ток вспомогательных контактов — 10 А
• Степень защиты — IP00
• Режим работы — повторно-кратковременный, кратковременный, ПВ 40%
• Подключение внешних проводников — переднее
• Механическая износостойкость —10 млн. циклов
• Климатическое исполнение контактора МК3-10 — У3, УХЛ3, Т3
• Допускается работа на высоте над уровнем моря — не более 2000 метров
• Температура окружающего воздуха от — 40°С до +40°С
