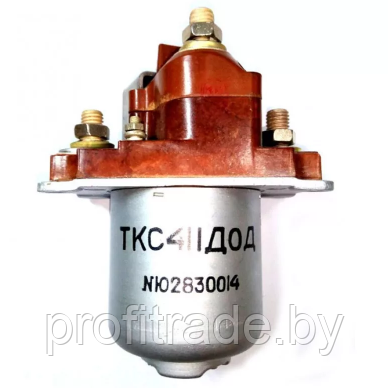

Контактор ТКС411ДОД

Контактор ТКС411ДОД

ТКС411ДОД контактор электромагнитный предназначен для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники.

ТКС411ДОД состоит из контактной системы, электромагнита и соединяющей их плиты, в которой имеются отверстия для крепления контактора на объекте.

Контактная система, закрепленная на плите, имеет выводы для монтажа внешних проводников (проводов с кабельными наконечниками или шин). С обратной стороны плиты прикреплен цилиндрический электромагнит.

Условия эксплуатации:

• Температура окружающего воздуха - от 0° С до +85° С.
• Относительная влажность при +40° С - до 100%.

Контакторы ТКС411ДОД эксплуатируются в различных климатических условиях.

При подаче напряжения на выводы катушки электромагнита или снятии напряжения с них происходит движение якоря электромагнита и связанной с ним подвижной части контактной системы, обеспечивающей коммутацию цепей нагрузки. Некоторые контакторы ТКС имеют электромагнит с пусковой обмоткой.

При использовании контактора для переключения одной цепи на два направления, на контактор устанавливается соединительная шина.

Условные обозначения:

Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.

К - обозначение аппарата - контактор.

C - сотни (единица номинальной коммутируемой силы тока).

4 - указывает число единиц данного разряда.

1 - число независимых размыкающих контактов.

1 - число независимых замыкающих контактов.

Д - дополнительная температура +25º С.

О - от 0º С до +85º С.

Д - продолжительный режим работы.

Технические характеристики:

• Номинальная величина тока коммутируемой цепи - 400 А.
• Напряжение в цепи обмотки управления контактора - 27 В.
• Допустимая частота срабатывания в минуту - 1.
• Коммутационная износостойкость - 10 000 циклов ВО.
