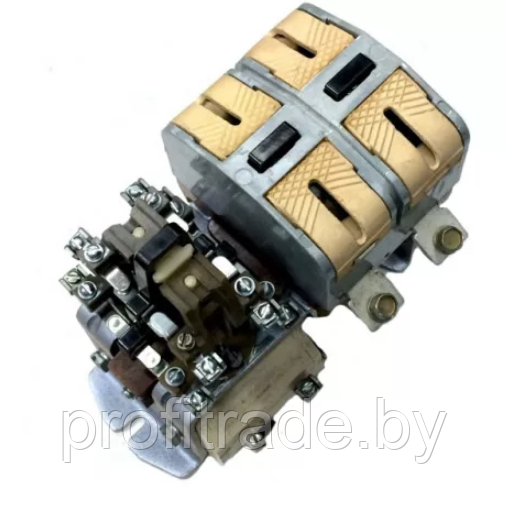

Контактор МК4-20У3

Главные контакты контактора МК4-20У3 имеют дугогасительные камеры для снижения вероятности образования электрической дуги при отключении контактов и увеличения срока службы. Это особенно актуально при отключении нагрузки с высокой индуктивной составляющей.

Контакторы МК4-20У3 широко используются в силовых электрических цепях, поскольку имеют высокую нагрузочную способность, износоустойчивость, длительный срок службы и малый процент отказов. При монтаже необходимо соблюдать вертикальное положение аппарата, с учетом того, что отклонение допускается не более 5 градусов в любую из сторон, относительно вертикали. Крепление контактора на плитах или рейках производится с помощью двух болтов.

Допускается работа контакторов МК4-20У3 в стационарных установках или в закрытом кузове подвижного состава. Должна быть обеспечена защита от прямого попадания воды, масла, эмульсии, технических и моющих жидкостей. Допускается установка контактора в оболочку без снижения технических и эксплуатационных характеристик, если температура внутри оболочки не превышает 55°С.

Окружающая контакторы МК4-20У3 среда должна быть невзрывоопасная, не содержащая пыли (в том числе токопроводящей), агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, снижающих параметры контакторов в недопустимых пределах.

Условные обозначения:

МК - серия контактора.

4 - величина контактора в зависимости от номинального тока главной цепи 100 А.

2 - количество замыкающих контактов.

0 - количество размыкающих контактов.

Климатическое исполнение:

У3 - умеренный климат;

УХЛ3 - холодный климат;

Т3 - тропический климат.

Модификация контактора:

А - модификация контактора по коммутационной износостойкости;

Б - для привода высоковольтных выключателей;

Технические характеристики:

• Номинальный ток - 160 А.
• Номинальное напряжение постоянного тока втягивающей катушки (сети) - 24 В (27 В); 48 В (50 В); 75 В; 110 В; 220 В.

Номинальное напряжение:

• постоянного тока - до 1000 В;
• переменного тока - до 380 В.

Номинальное напряжение контактов вспомогательной цепи:

• постоянного тока - от 110 В до 220 В;
• переменного тока - от 110 В до 660 В.

• Степень защиты МК4 - IP00.
• Механическая износостойкость контакторов на номинальный ток 160 А - не менее 10∙10⁶ циклов включения-отключения.

Режим работы:

• продолжительный;
• прерывисто-продолжительный;
• повторно-кратковременный;
• кратковременный.
