Счётчик оборотов СО-66 (МСО-66)

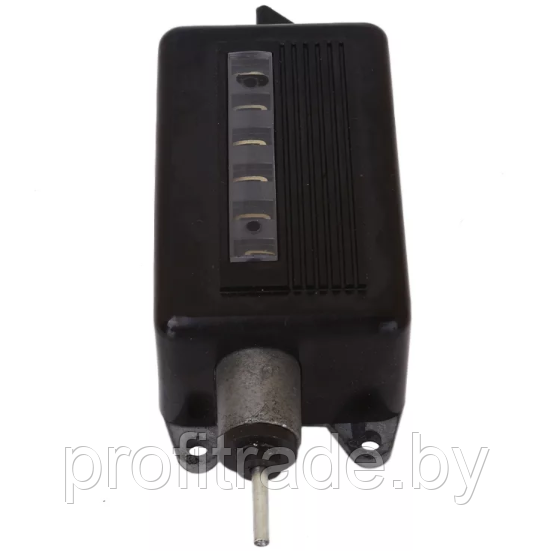

Счётчик оборотов СО-66

Механизм счета оборотов СО-66 представляет собой механическое устройство, используемое для подсчета оборотов, выполняемых определенным механизмом. Устройство успешно устанавливается и функционирует на разного типа машинах (механических, электрических, гидравлических), а также на промышленных установках и станках, где требуется контроль количества оборотов, выполняемых определенной деталью или узлом.

Рабочие условия:

Счетчик СО-66 рассчитан на эксплуатацию в сухой среде с температурами, граничные значения которых находятся в пределе от -10°C до +40°C. Показатель относительной влажности воздушной среды, где используется устройство, может находиться в пределах от 30 до 80%.

Конструктивные особенности:

По конструкционному исполнению, механизм счета оборотов МСО.66 представляет собой механический узел, основными деталями которого являются приводной вал, система счета и механизм гашения.

Счетная система включает в свой состав шесть счетных барабанов и шесть трибок, которые расположены по отношению друг к другу на противоположных параллельных осях. Закреплены на осях они таким образом, что пара соседних барабанов связывается между собой при помощи трибков.

Принцип работы:

В действие механизмы счетчика приводятся посредством вращательных движений приводного вала. В свою очередь, вал, при помощи зубчатой передачи, передает вращательный момент на первый из отсчетных барабанов. Когда 1-й из барабанов низшего разряда выполнит один полный оборот (пройдет все 10 цифр), второй барабан провернется на 1/10 оборота (пройдет одну цифру) и т.д.

Максимальное значение, которое может зафиксировать счетчик СО 66 составляет 999999, затем устройство переедет на все нули, что означает 10⁶ оборотов и счет начнется по-новому. При необходимости сброс показаний можно произвести вручную при помощи специального рычага.

Технические характеристики:
