Счётчик оборотов СОП-105

Счётчик оборотов СОП-105

Назначение: Счетчик СОП-105 обеспечивает автоматическую выдачу механического импульса на заранее установленном количестве оборотов в пределах от 00001 до 99999, кроме установок на числа, оканчивающиеся нулем.

 Счётчик оборотов программный СОП-105  обеспечивает автоматическое отключение станка или машины на заданном количестве оборотов или витков в пределах цифр от 00001 до 99999. Автоматическое отключение можно настраивать как на машине, сопряжённой со счётчиком, так и на машинах, действующих на расстоянии (дистанционно). При соответствующей электрической схеме счётчик может выключить сопряжённую с ним машину и одновременно включить одну или несколько машин, которые с ним не сопряжены, но работа которых должна быть синхронизирована с первой машиной.

Счётчик оборотов программный СОП-105 может также работать и без использования автоматики. В этом случае он представляет собой обычный счётчик оборотов.

Технические характеристики и описание счетчика оборотов СОП-105:
Счетчик СОП-105 состоит из следующих основных механизмов:

• передачи от приводного валика к отсчетным барабанам;
• сброса показаний на нуль;
• установки счетчика на заданное число;
• останова.

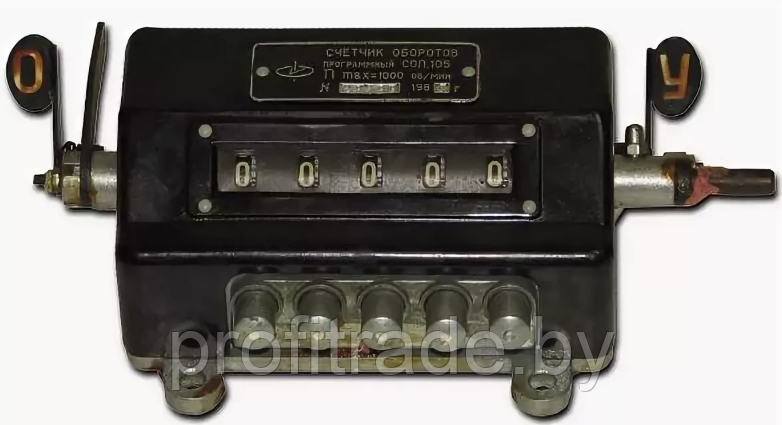

Все механизмы смонтированы на основании, выполненном литьем под давлением, и закрыты пластмассовым корпусом.
С правой стороны счетчика расположен приводной валик длиной 22 мм ø7 мм.
За пределами корпуса находятся только детали, предназначенные для присоединения и обслуживания прибора.
В корпус вделана рама со смотровыми окнами, закрытыми органическим стеклом.
Прибор имеет пять отсчетных барабанов. Это дает возможность отсчитывать 99999 оборотов, и, если нет необходимости в сбросе цифр, отсчет повторяется снова.
С правой стороны расположена рукоятка "У", а впереди - пять кнопок (соответственно количеству отсчетных барабанов) для установки счетчика на заданное число.
С левой стороны счетчика находится рукоятка "0", служащая для сброса показаний счетчика на нули; там же находится и рычаг останова, действующий при автоматической работе.

• Емкость счетного механизма счетчика - 99999 оборотов.
• Цена деления первого отсчетного барабана справа - 1 оборот приводного валика.
• Рабочее положение счетчика - горизонтальное расположение приводного валика.
• Частота вращения приводного валика - не более 1000 об/мин.
• Направление вращения приводного валика - по часовой стрелке.
• Масса счетчика - не более 1100 г.
• Габаритные размеры, мм - 205 х 110 х 80
