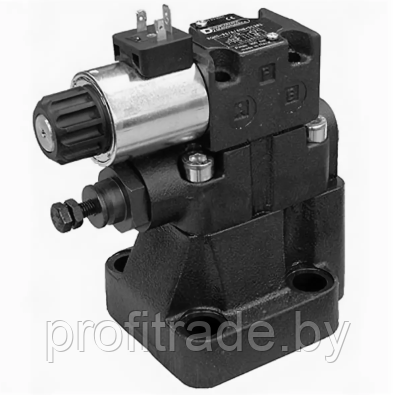

Предохранительные клапаны RQM3-P*, RQM5-P*, RQM7-P*

Перепускные предохранительные клапаны с электромагнитным управлением разгрузкой RQM3-P*, RQM5-P*, RQM7-P* выполнены в трёх исполнениях и имеют расход до 500 л/мин.

 Стыковый монтаж клапанов представлен в варианте на промежуточной плите согласно ISO 6264 (CETOP RP 121H).

Клапаны RQM3-P*, RQM5-P*, RQM7-P* производятся в пяти вариантах исполнения, обеспечивающие при помощи электромагнитного клапана разгрузку общего потока и выбор до трех значений давления.

Регулировка второго и третьего значений давления достигается при помощи перепускного предохранительного клапана, расположенного между главной ступенью и электромагнитным клапаном.

Как правило, клапаны RQM3-P*, RQM5-P*, RQM7-P* оснащены регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC для регулирования основного давления.

Используйте гидравлические жидкости на основе минеральных масел типа HL или HM, в соответствии с ISO 6743-4. Для этих жидкостей используйте уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) используйте уплотнения FPM (код V).

Использование жидкостей при температуре свыше 80 °С приводит к ускоренному износу уплотнений и к ухудшению качества жидкости. Жидкость должна сохранять свои физические и химические характеристики неизменными.

Клапаны RQM3-P*, RQM5-P*, RQM7-P* могут быть оснащены регулировочной ручкой SICBLOC для регулирования только основного давления. При использовании нажать и поворачивать ручку одновременно.

В случаях, когда установка электромагнитного клапана подвергается воздействию атмосферных явлений или используется в тропическом климате, рекомендуется вариант исполнения с кнопкой ручного управления с защитным резиновым колпачком.

Технические характеристики клапанов RQM3-P*, RQM5-P*, RQM7-P*
