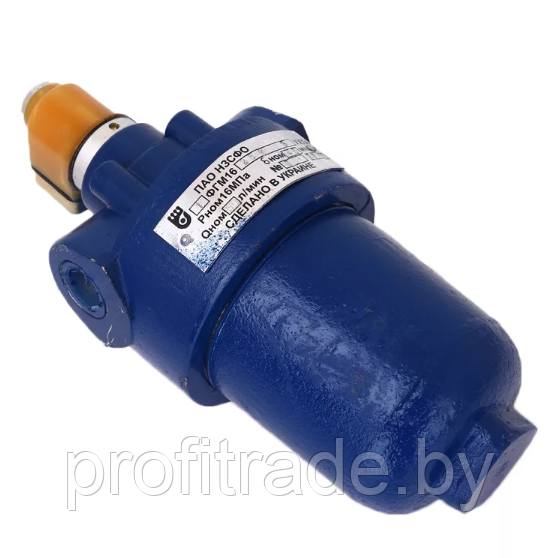

Фильтры напорные типа ФГМ

Напорные фильтры типа ФГМ с индикатором загрязнённости предназначены для очистки от механических примесей минеральных масел. Фильтры используются в деревообрабатывающих, металлорежущих и других станках, кузнечно-прессовом, литейном и другом оборудовании.

Фильтры ФГМ32 выпускаются четырех типоразмеров:
1ФГМ32-10 (25) (40) - до 40 л/мин
2ФГМ32-10 (25) (40) - до 80 л/мин
3ФГМ32-10 (25) (40) - до 200 л/мин
4ФГМ32-10 (25) (40) - до 320 л/мин

Классификация фильтров ФГМ

по номинальному давлению:
- 16 МПа двух габаритов
- 32 МПа четырёх габаритов;

по тонкости фильтрации:
- 5 мкм
- 10 мкм
- 25 мкм
- 40 мкм.

Условия эксплуатации напорных фильтров ФГМ с индикатором загрязненности

Кинематическая вязкость очищаемых минеральных масел не боле 200 мм2/с (сСт) при температуре до +80°С.

Температура окружающей среды от +1°С до +40°С.

Принцип работы фильтра напорного ФГМ:

Рабочая жидкость поступает во входную полость фильтра и очищается проходя сквозь фильтроэлемент, затем поступает в выходную полость фильтра. При перепаде давления на фильтроэлементе порядка (0,3 ± 0,03) МПа срабатывает реле индикатора засоренности.

Корпус и головная часть напорного фильтра типа ФГМ32 изготавливается из чугуна.

Напорные фильтры 1ФГМ16 целиком изготовлены из алюминия.
У фильтров 2ФГМ16 и 3ФГМ16 головная часть чугунная, колба изготовлена из алюминия.
