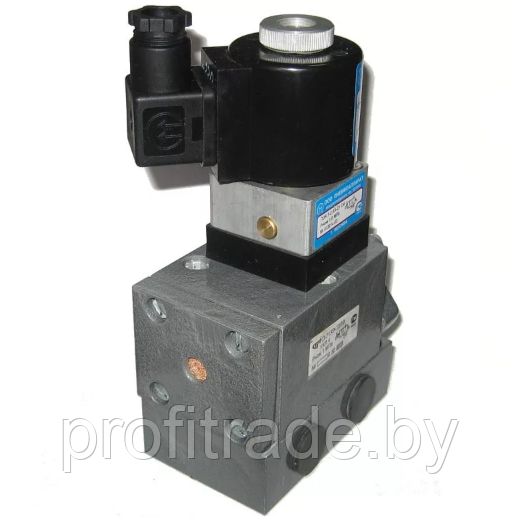

Пневмораспределители типа П-Р13Э

Пневмораспределители 3/2 типа П-Р13Э с условным проходом  12; 16; 20; 25; 32 и 40 мм, трёхлинейные, двухпозиционные с электропневматическим односторонним управлением с  ручным дублированием и пружинным возвратом в исходное положение, предназначены для переключения пневматических сигналов в пневмоприводах  различного назначения, имея  большие диаметры условных проходов пневмораспределители типа П-Р13Э  рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра, распределители П-Р13Э изготавливаются в нормально-закрытом исполнении (НЗ), но могут быть использованы как и нормально-открытые (НО), при использовании распределителя по схеме НО исполнения, назначение отверстий (1) и (3) меняются, при этом необходимо переходную плиту совместно с клапаном пилотом, развернуть на 180° , присоединение пневмораспределителей или стыковое, с плитой и нижним расположением отверстий (индекс 01 в структурной схеме обозначения )трубы вниз, или резьбовое (без индекса  в структурной схеме обозначения ) с плитой, и боковым (трубы в стороны) расположением отверстий, на корпусе распределителя закреплен трехлинейный пневмораспределитель с электромагнитным управлением ПЭК3-2,5-21 (клапан пилот), который присоединяется к сети через электроконтактный разъем, клапан пилот имеет устройство для ручного дублирования электрического сигнала, при подаче питания срабатывает клапан пилот, при этом выходной канал  соединяется с каналом питания, а атмосферный канал отсекается, после снятия сигнала клапанный узел с поршнем возвращается в исходное положение, так как пневмораспределители типа П-Р13Э  имеют пружинный возврат  клапанного узла в исходное положение они могут быть установлены в любом пространственном положении, при стыковом монтаже пневмораспределители П-Р13Э крепятся четырьмя винтами М4 через отверстия в корпусе на специальную плиту с выполненными в ней рабочими каналами, уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках основания, рабочая среда  сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С,климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150, виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988

Выпускаемые исполнения:

П-Р13Э-12/10; П-Р13Э-12/10; П-Р13Э-16/10; П-Р13Э-16/10; П-Р13Э-20/10; П-Р13Э-20/10; П-Р13Э-25/10;

П-Р13Э-25/10; П-Р13Э-32/10; П-Р13Э-32/10; П-Р13Э-40/10; П-Р13Э-40/10; П-Р13Э-16/10-01; П-Р13Э-16/10-01;

П-Р13Э-25/10-01; П-Р13Э-25/10-01; П-Р13Э-40/10-01; П-Р13Э-40/10-01.

Технические характеристики:
