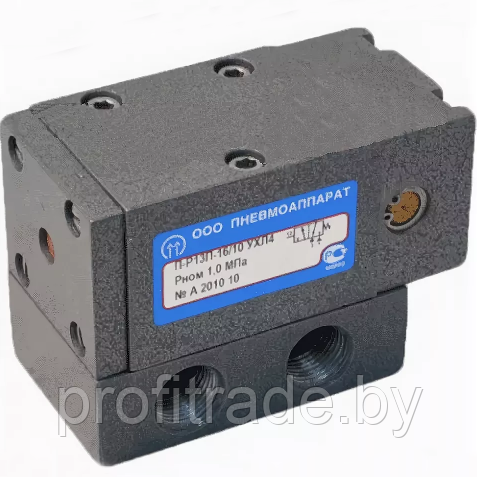

Пневмораспределители типа П-Р13П

Пневмораспределители 3/2 типа П-Р13П с условным проходом  12; 16; 20; 25; 32 и 40 мм, трёхлинейные, двухпозиционные с пневматическим односторонним управлением и пружинным возвратом в исходное положение, предназначены для переключения пневматических сигналов в пневмоприводах  различного назначения, имея  большие диаметры условных проходов пневмораспределители типа П-Р13П  рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра, распределители П-Р13П изготавливаются в нормально-закрытом исполнении (НЗ), но могут быть использованы как и нормально-открытые (НО), присоединение пневмораспределителей или стыковое, с плитой (индекс 01 в структурной схеме обозначения )трубы вниз, или резьбовое (без индекса  в структурной схеме обозначения ) с плитой, и боковым (трубы в стороны) расположением отверстий, при подаче давления управления  сжатый воздух перемещает клапанный узел, при этом выходной канал  соединяется с каналом питания, а атмосферный канал отсекается, после снятия давления клапанный узел с поршнем возвращается в исходное положение, так как пневмораспределители типа П-Р13П  имеют пружинный возврат  клапанного узла в исходное положение они могут быть установлены в любом пространственном положении, при стыковом монтаже пневмораспределители П-Р13П крепятся четырьмя винтами М4 через отверстия в корпусе на специальную плиту с выполненными в ней рабочими каналами, уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках основания, рабочая среда  сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С,климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150, виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.

выпускаемые исполнения:

П-Р13П-12/10; П-Р13П-16/10; П-Р13П-20/10; П-Р13П-25/10; П-Р13П-32/10; П-Р13П-40/10; П-Р13П-16/10-01;

П-Р13П-25/10-01; П-Р13П-40/10-0.

Технические характеристики:

П-Р13П-12/10

• условный проход, мм - 12
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 3,7
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - К3/8"
• масса, кг, не более - 1,46

П-Р13П-16/10

• условный проход, мм - 16
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 3,7
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - К1/2"
• масса, кг, не более - 1,46

П-Р13П-16/10-01

• условный проход, мм - 16
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 3,7
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - стыковое
• масса, кг, не более - 1,42

П-Р13П-20/10

• условный проход, мм - 20
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 9,3
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - К3/4"
• масса, кг, не более - 3,27

П-Р13П-25/10

• условный проход, мм - 25
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 9,3
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - К1"
• масса, кг, не более - 3,27

П-Р13П-25/10-01

• условный проход, мм - 25
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 9,3
• максимальное число срабатываний в минуту, не менее - 450
• Присоединение - стыковое
• масса, кг, не более - 3,17

П-Р13П-32/10

• условный проход, мм - 32
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 15,0
• максимальное число срабатываний в минуту, не менее - 200
• Присоединение - К1 ¼"
• масса, кг, не более - 7,6

П-Р13П-40/10

• условный проход, мм - 40
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 15,0
• максимальное число срабатываний в минуту, не менее - 200
• Присоединение - К1 ½"
• масса, кг, не более - 7,6

П-Р13П-40/10-01

• условный проход, мм - 40
• номинальное давление, МПа - 1,0
• минимальное рабочее давление, МПа, не более - 0,25
• минимальное давление управления, МПа, не более - 0,2
• пропускная способность, Kv*, м3/ч, не менее - 15,0
• максимальное число срабатываний в минуту, не менее - 200
• Присоединение - стыковое
• масса, кг, не более - 7,1
