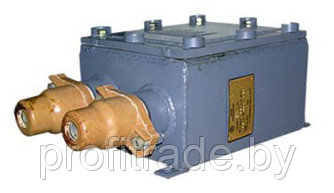

Блоки управления БК-2К

Блоки управления БК-2К предназначается для управления электрическими кранами, оборудованными взрывозащищенными талями грузоподъемностью до 0,05 МН (5 тс).

Блок управления БК-2К состоит из взрывонепроницаемого корпуса и крышки, блока аппаратуры и трех вводных устройств.

Конструкция вводных устройств одинакова с блоком БК-2П.

На блоке аппаратуры размещены: реверсивный контактор, контактор дистанционного отключения, искробезопасный блок, 2 трансформатора и предохранители.

Изготавливается в умеренном(У) и тропическом исполнении(Т) климатическом исполнении.

Взрывозащищенность блока типа БК-2К обеспечивается видами взрывозащиты: «взрывонепроницаемая оболочка» по ГОСТ 22782.6-81 и защита вида «е» по ГОСТ 22782.7-81, «искробезопасная цепь» по ГОСТ 22782.5-78 с маркировкой взрывозащиты IExdeiaПВТ4.

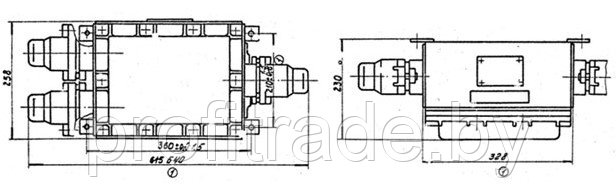

Рисунок — Габаритные размеры блока управления БК-2К

Условия эксплуатации

• относительная влажность окружающей среды 98 % при температуре +25 °C;
• высота над уровнем моря не более 1000 м;
• группа условий эксплуатации М3 по ГОСТ 17516-72;
• рабочее положение – на вертикальной плоскости кабельными вводами влево и вправо.

Техническая характеристика
